안녕하세요.

일산 노트북수리, 모니터수리, 맥북&아이패드수리 및 전자기기 전문 수리점 디맥스테크 입니다.



여러가지 수리를 하고있지만 각 기기에 맞는 노하우와 끈기로 고객님의 제품을 깔끔하게 되살려 드리고 있습니다.

물론 수리비용은 합리적으로 책정되며 수리가 되지 않으면 비용이 발생하지 않는 시스템 입니다.

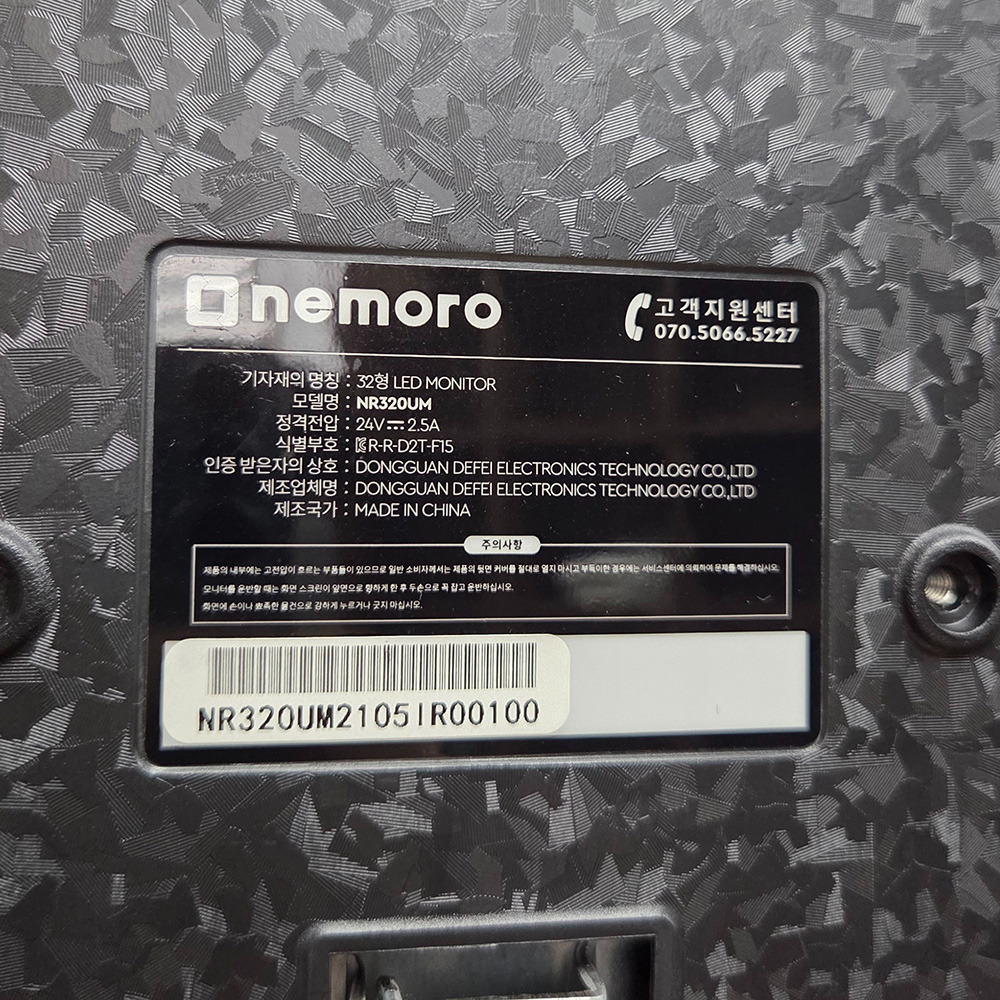

오늘은 가성비 4K모니터 nemoro MR320UM 32인치 모니터의 전원불량 수리사례를 포스팅 합니다.

고객님께서 사용하시다가 갑자기 전원이 나간 이후로 작동이 안된다고 하시며 방문해 주셨는데요 어댑터 문제인지 알고싶다고 하셔서 어댑터도 함께 점검해 드렸습니다.

어댑터는 문제가 없어서 바로 모니터 점검을 시작합니다.







모니터를 확인해보니 전원 어댑터를 꽂아도 LED 램프에 대기전원이 들어오지 않습니다.

전형적인 전원고장 증상이라 쉽게 생각했지만 역시 고장의 종류와 원인은 정말 다양하다는걸 또한번 깨달았네요.

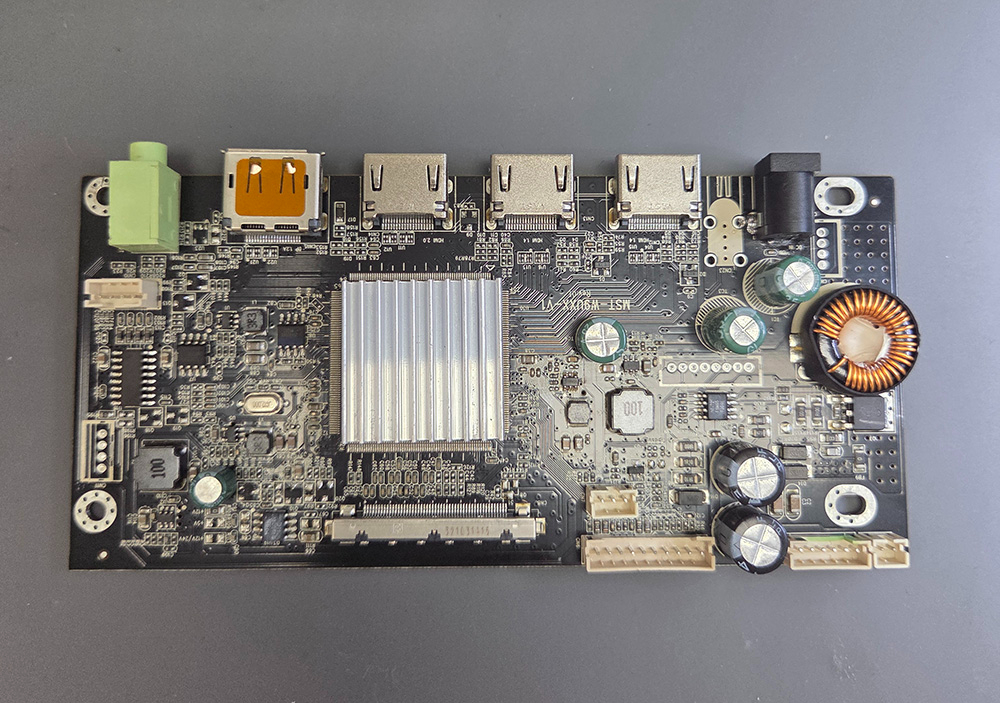

일단 뒷판을 분리하고나면 통합보드가 나오는데 파워보드가 따로 달려있지않은 하나의 작은 보드 입니다.

파워보드가 따로있다면 점검이 더 쉬울것같은데 통합보드여서 차근히 점검을 시작합니다.







일단 기본적인 전압을 측정하니 특이하게도 대부분의 전압이 살아있어서 백라이트 체크도 하였으나 이상이 없었구요 한가지 STB (스탠바이) 전원이 들어오지 않습니다.

STB5V 전원은 들어오는데 STB는 들어오지 않는다...

특이한데? 생각하며 하나씩 범위를 좁혀가지만 특별히 이상을 못느껴 혹시나 메인처리장치인 SoC 불량일까 덜컥 걱정이 됩니다.

SOC 또는 MCU 불량시 부팅에 실패하면서 바로 전원이 차단되는 문제가 생기는데 같은부품을 구하는게 어려워서 어쩔 수 없이 보드자체를 바꾼다거나 수리를 중단하기도 합니다.

의심되는 소자를 두개 찾아서 교체 합니다.

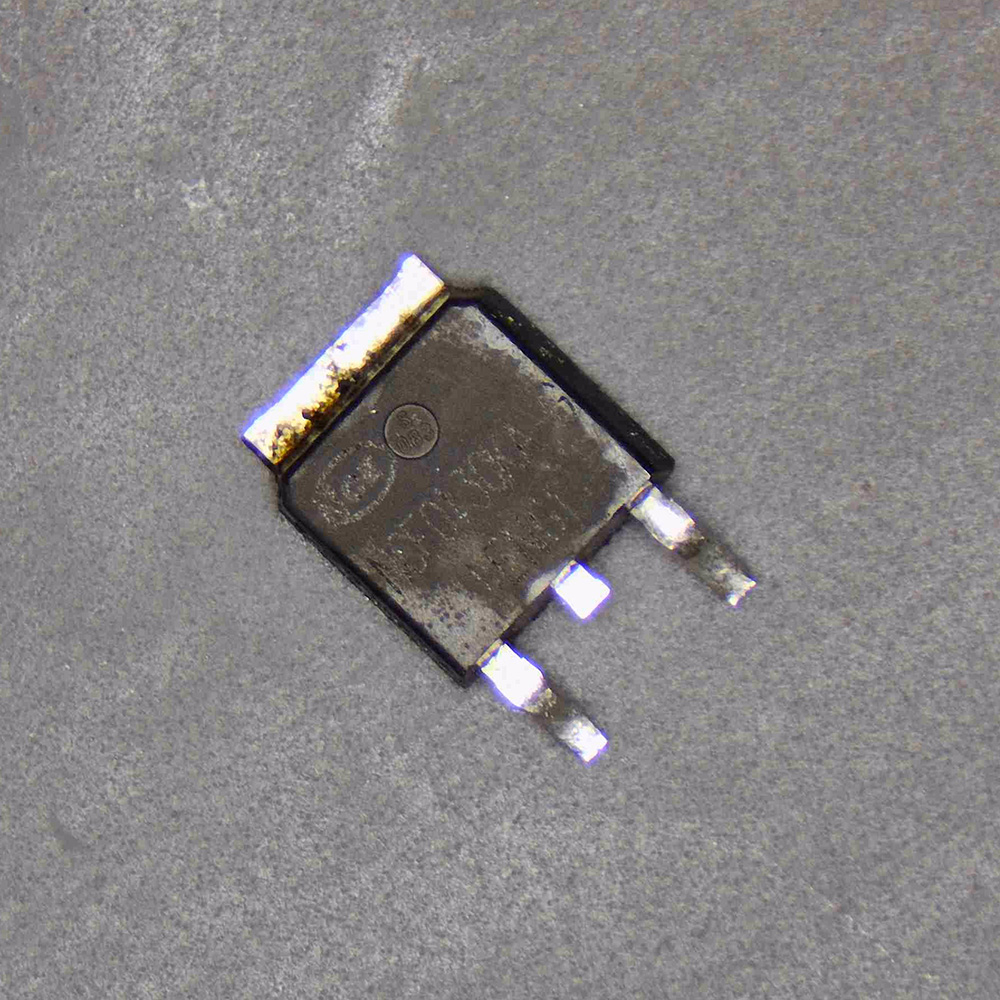

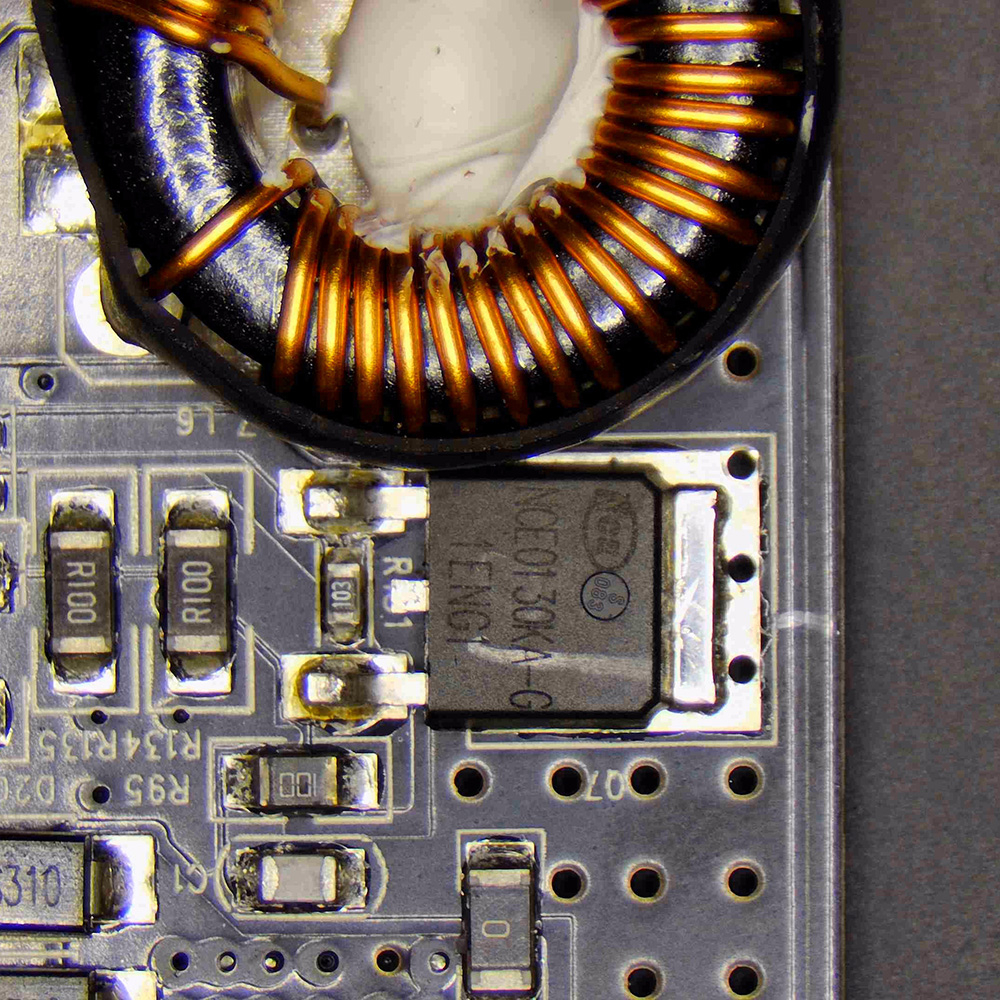

파워모스펫 입니다.

쇼트가 나있는 상태여서 탈거하고 새 부품으로 장착합니다.

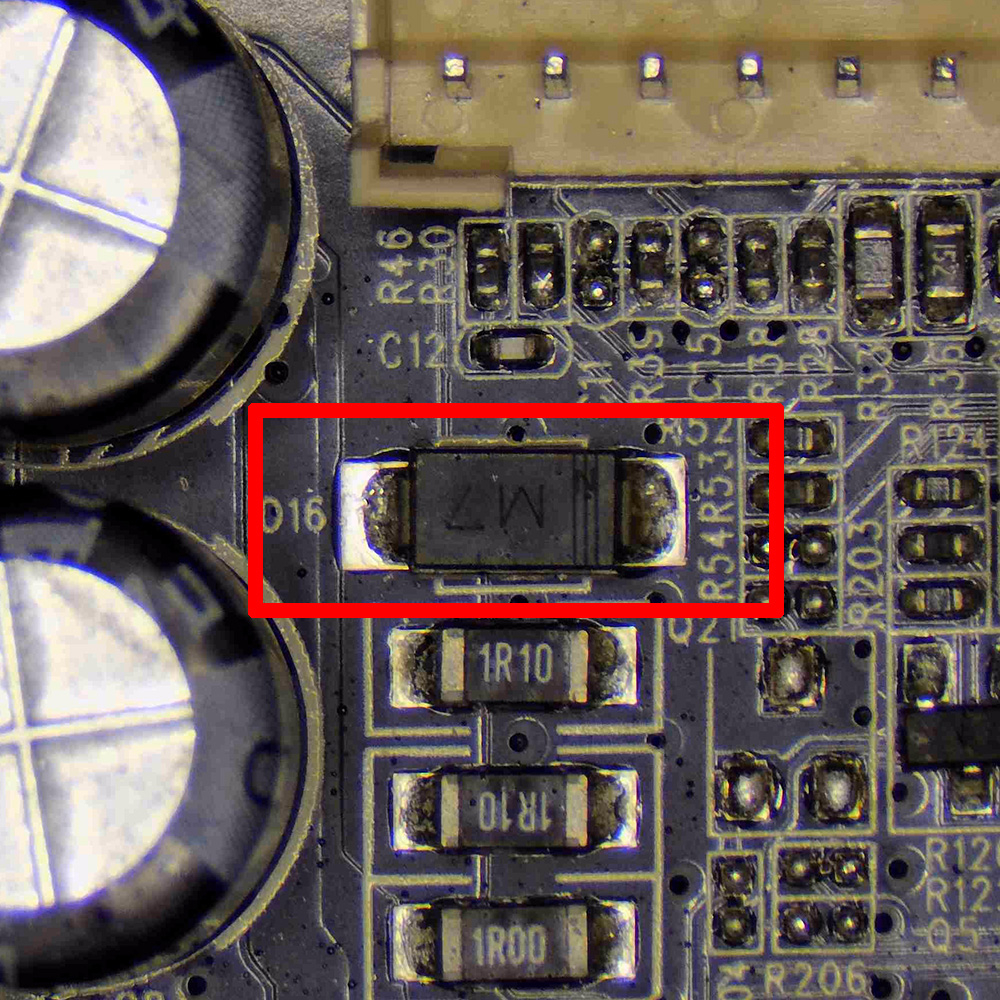

가운데 보이는 다이오드도 탈거하고 새로운 부품으로 실장해 줍니다.

하지만 여기서 끝나지 않습니다.

스탠바이 전원이 들어오려면 부팅시퀀스가 꼬인부분을 풀어줘야합니다.

마지막 작업을 끝내고 전원잭을 연결하면

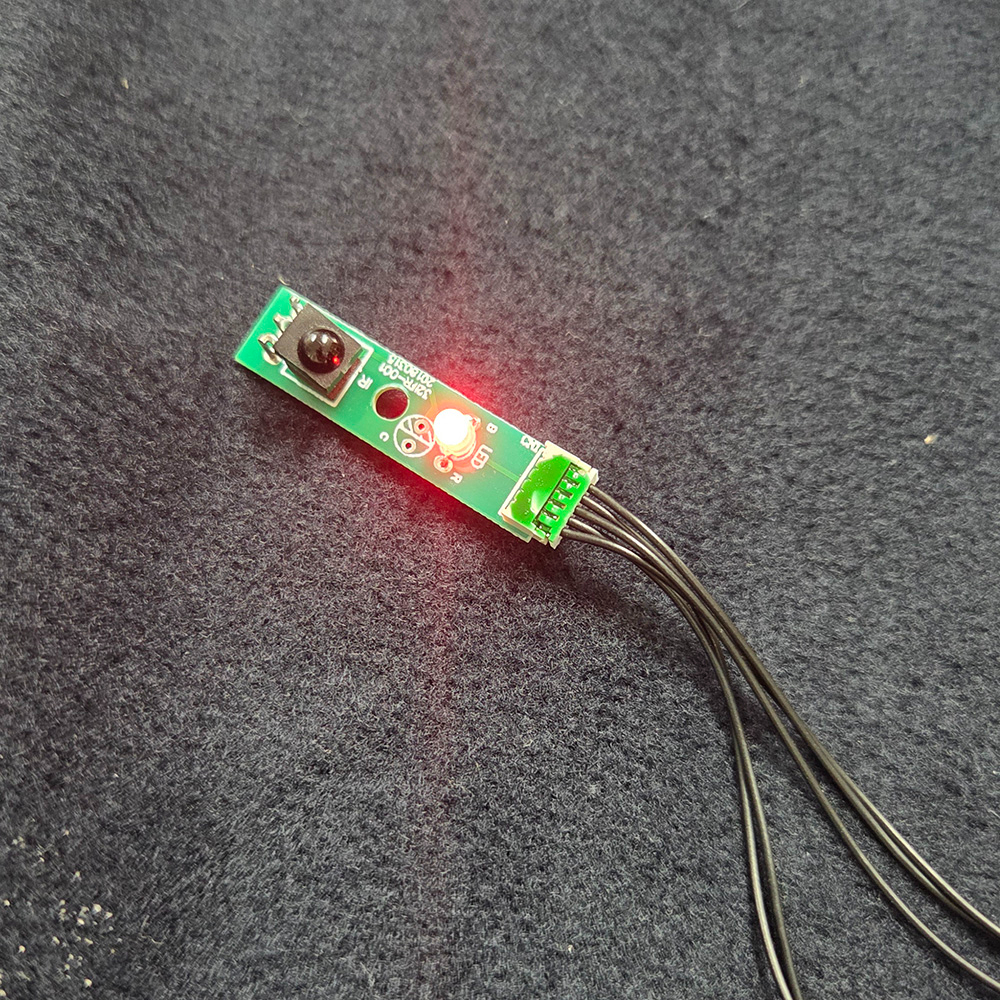

스탠바이 전원이 확인됩니다.

이제 조립을하고 테스트를 해볼께요.

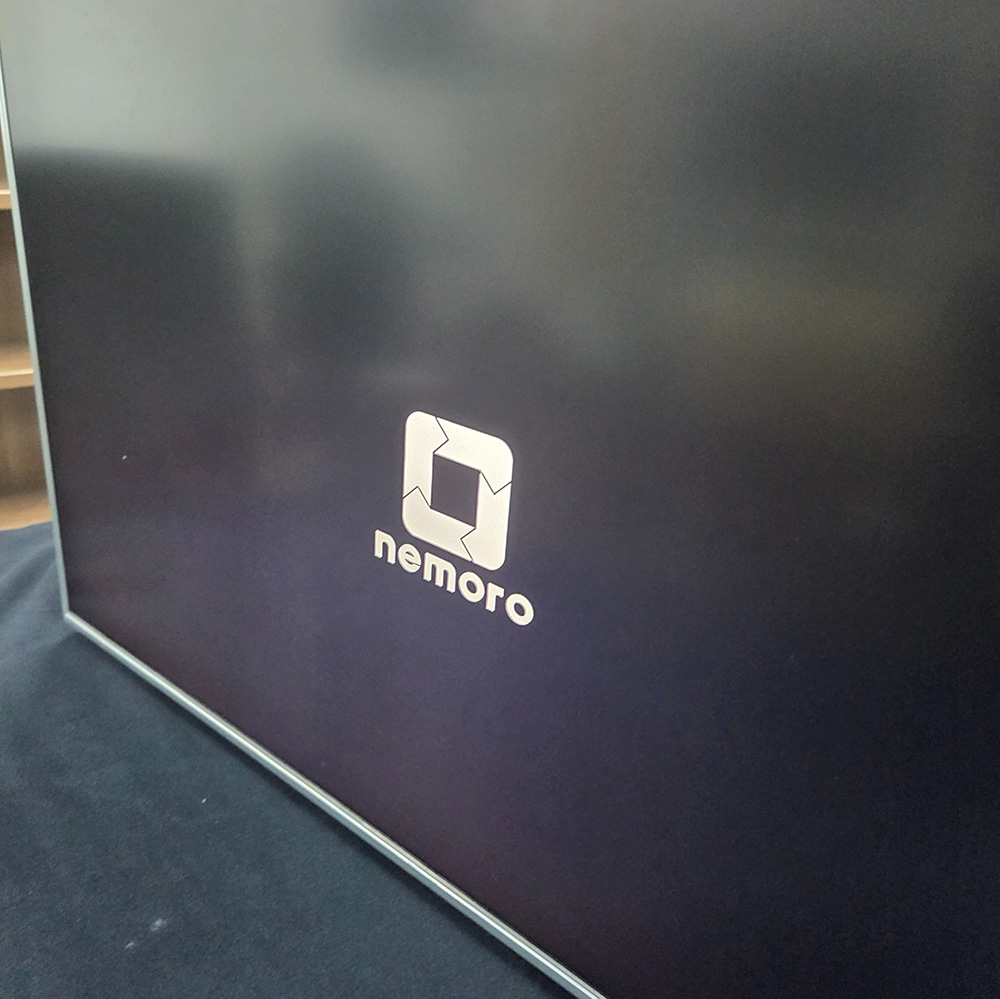

 전원을 연결하니 정상부팅 되고 있습니다.

역시 테스트는 조째즈님의 모르시나요로 시작~













수리가 끝났습니다.

고객님께 출고하며 여쭤보니 똑같은 모니터를 한대 더 사용중이신데 똑같은 증상으로 수리했을때 안에 있는 보드를 직접수리하지않고 만능보드로 교체해버려서 전원잭도 바뀌고 화질도 떨어지고 비용도 추가적으로 많이 발생했다고 하시네요.

보드사다가 교체하는건 너무 쉬운방법 이자나요;; 보드값도 더 추가되구요~

수리점이라면 고칠 수 있는 고장은 고쳐봐요 우리~

합리적인 수리비에 고객님도 만족 하시고 가셨습니다.
