안녕하세요.

일산 전자기기 전문 수리점 디맥스테크 입니다.

드비알레 제미니1 블루투스 무선 이어폰은 음감이 좋아서 인기가 많지만 항상 아쉬운 배터리 러닝타임을 가지고 있죠.

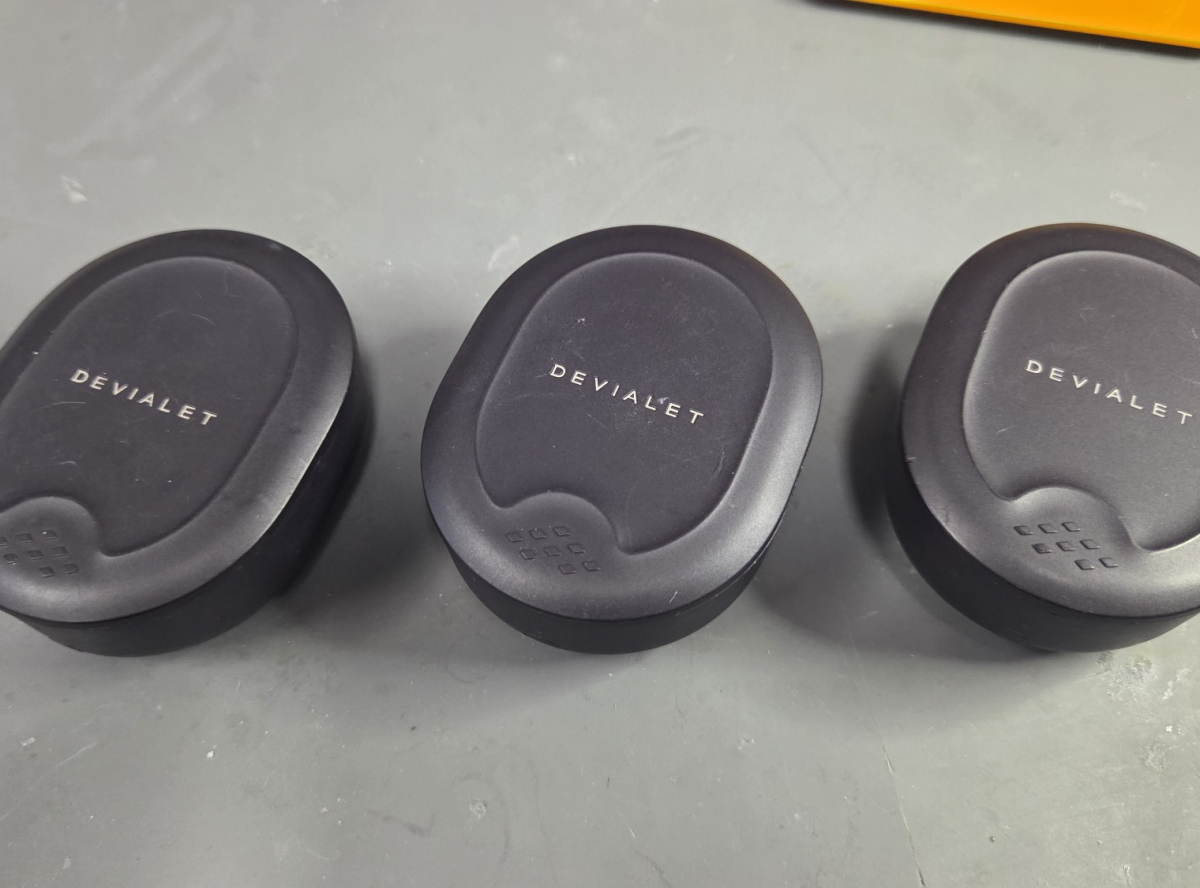

택배로 제미니1 3대가 한번에 입고 되었습니다.

가족분들이 쓰시는 3대의 이어버드 배터리를 교체하는 작업인데요~ 역시나 문도르프 실버골드 은납을 사용해 작업을 진행 했답니다.

중요하지는 않아요! 오직 플라시보를 위한 은납 납땜입니다.

배터리 교체 전 테스트를 통해 정상작동 하는지 체크하구요~

알콜로 깨끗하게 클리닝 및 소독을 진행합니다.

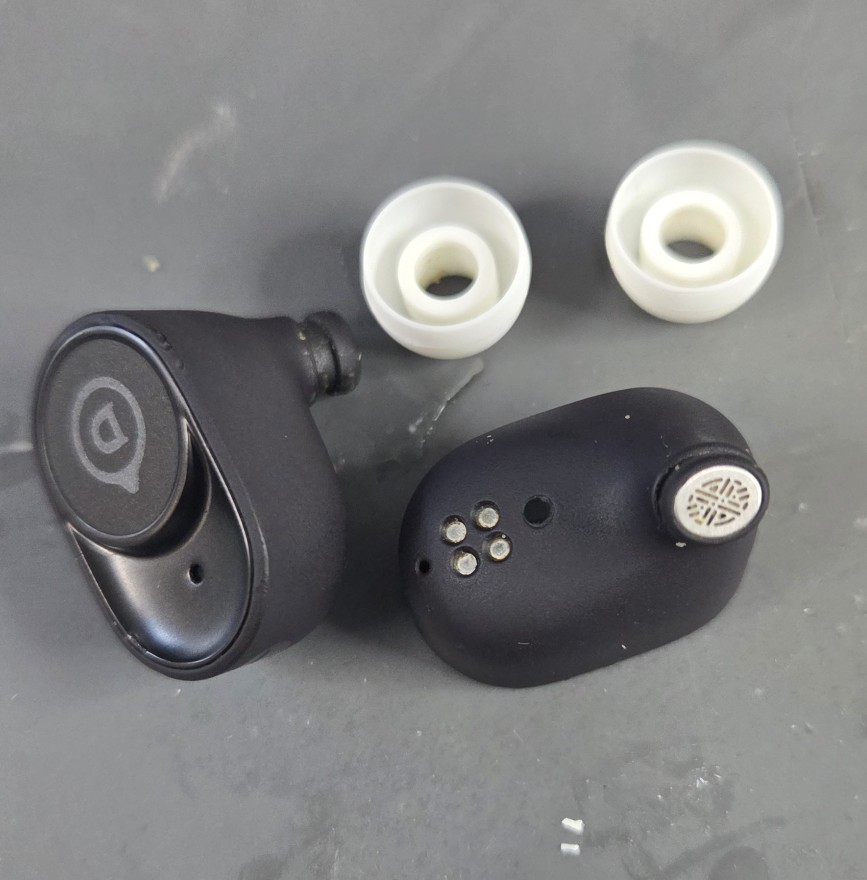

약 200도 정도의 열풍으로 이어버드를 예열해주고 틈사이로 얇은 도구로 터치패드를 분해합니다.

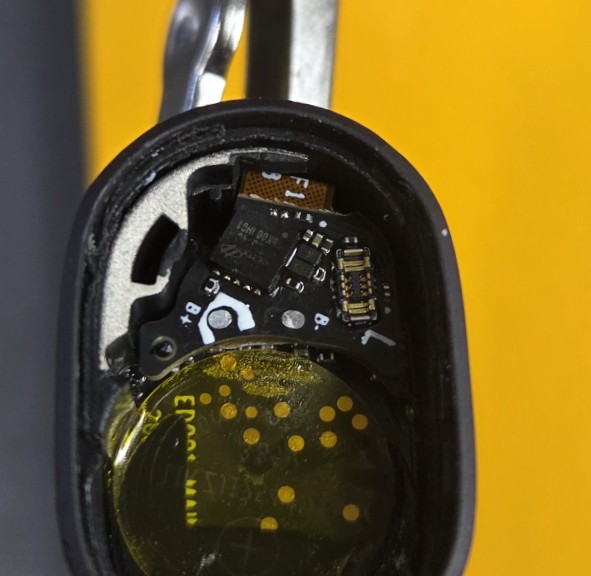

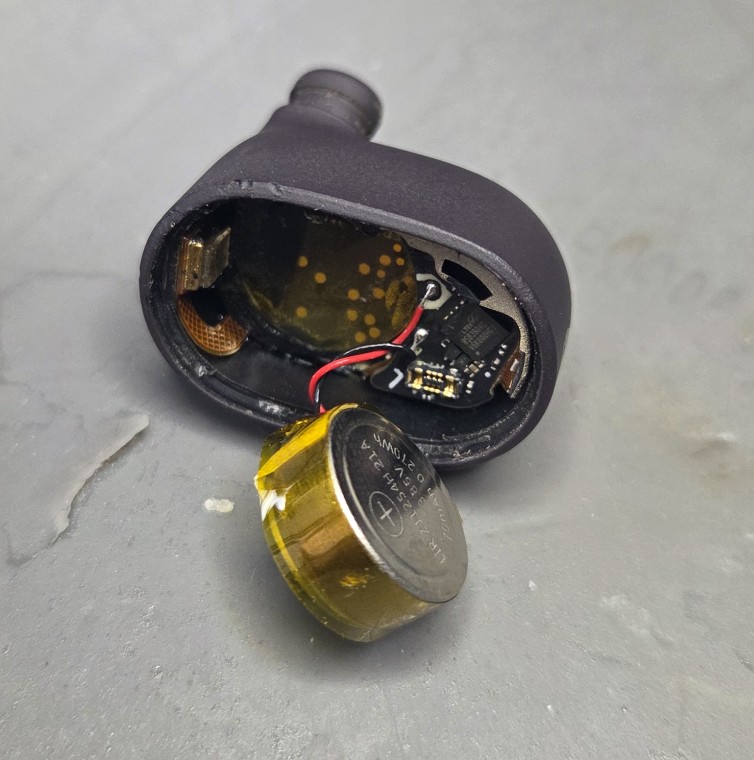

배터리 라인을 제거하고 (사진의 초점이 안맞지만 은색 볼 두곳이 배터리 포인트 입니다.)

잔납을 제거해 줍니다.

잔납을 제거하는 이유는 은납을 입혀야 하기에 기존납이 섞이지 않게 없애주는 과정 입니다.

잔납을 제거할땐 플럭스를 발라주고 솔더윅으로 빨아들이면 되는데 상당히 좁은 공간이라 인두기가 하우징에 닿지 않게 아주 세심한 작업이 필요해요.

워낙 작아서 실수할까봐 항상 현미경을 보면서 작업하고 있답니다.

새 배터리에도 은납으로 와이어를 연결해 줍니다.

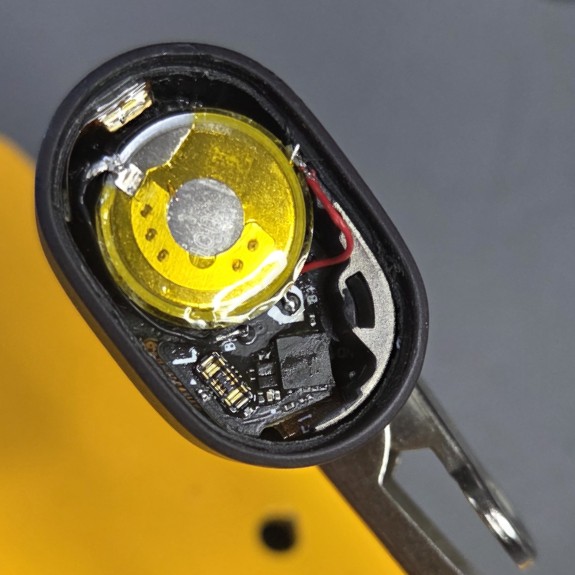

배터리 장착이 끝났어요.

새 배터리의 와이어를 보드에 납땜할때도 무척 신경써서 해야죠.

얇은 와이어를 핀셋으로 잡고 한번에 납땜하는게 중요 해요. 오랫동안 작업하다보면 실수가 생기기 마련이더라구요.

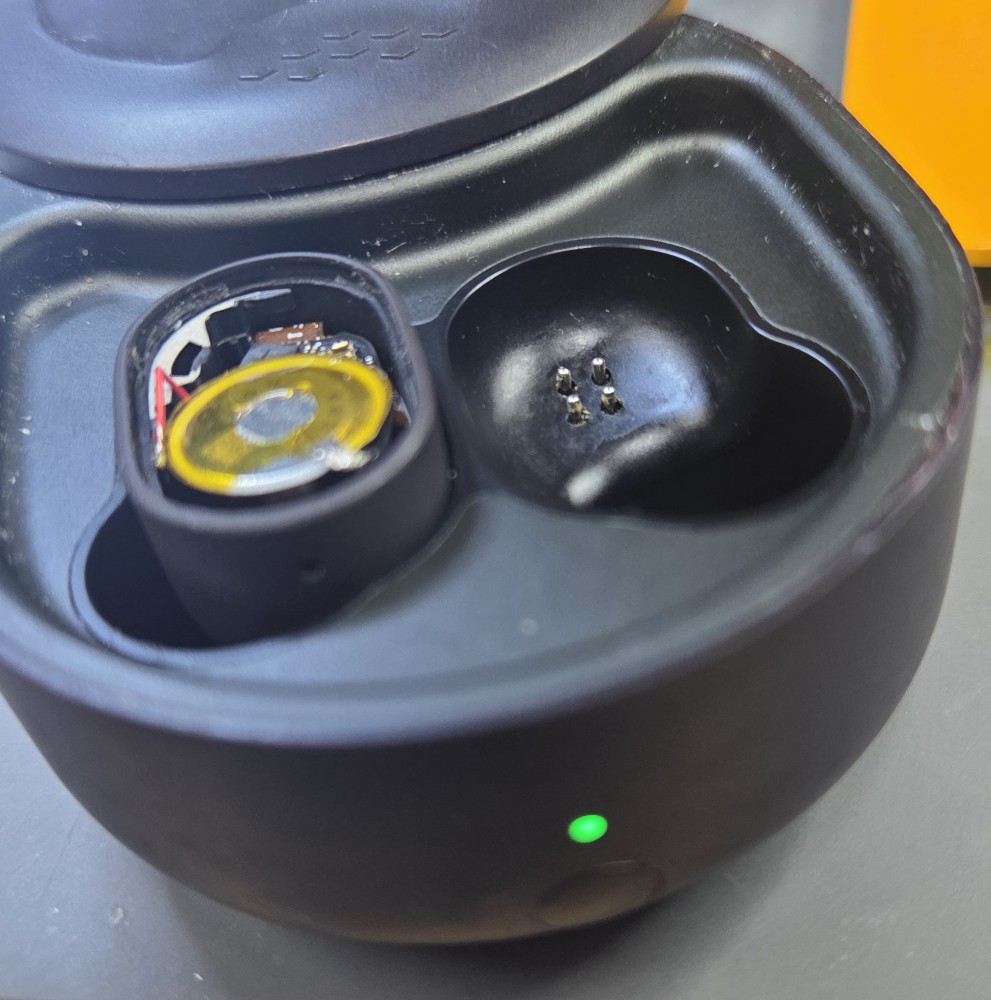

충전이 잘 되는지 확인 후 반대쪽 이어버드도 작업합니다.

다른 한쪽도 동일한 과정으로 작업해주고나서 터치패드 커넥터를 잘 맞춰 끼운 후 전용 본드로 결합하면 됩니다.

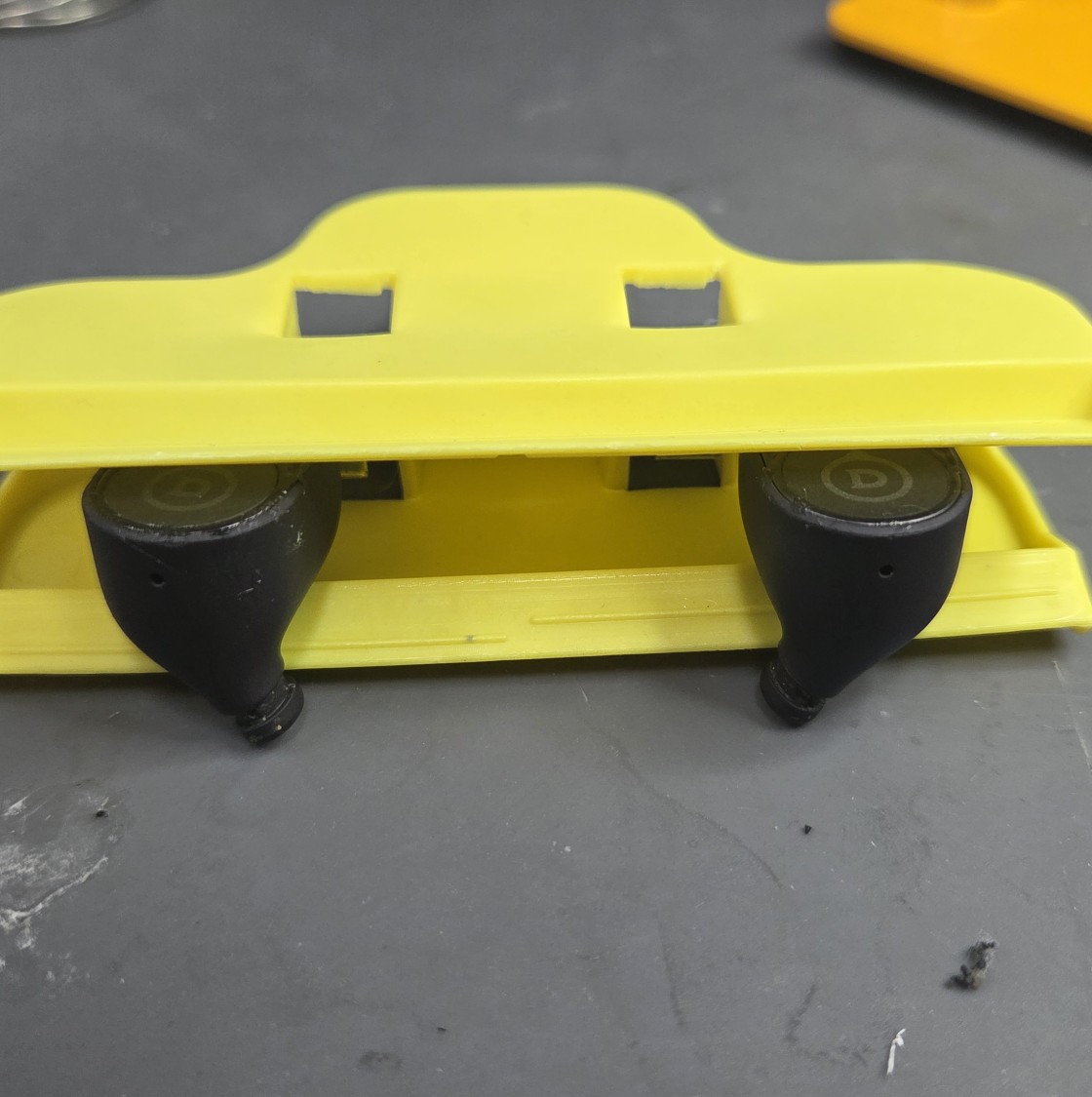

결합 후 클램프에 고정하고 본드가 굳을때까지 기다렸다가 충전테스트 진행.

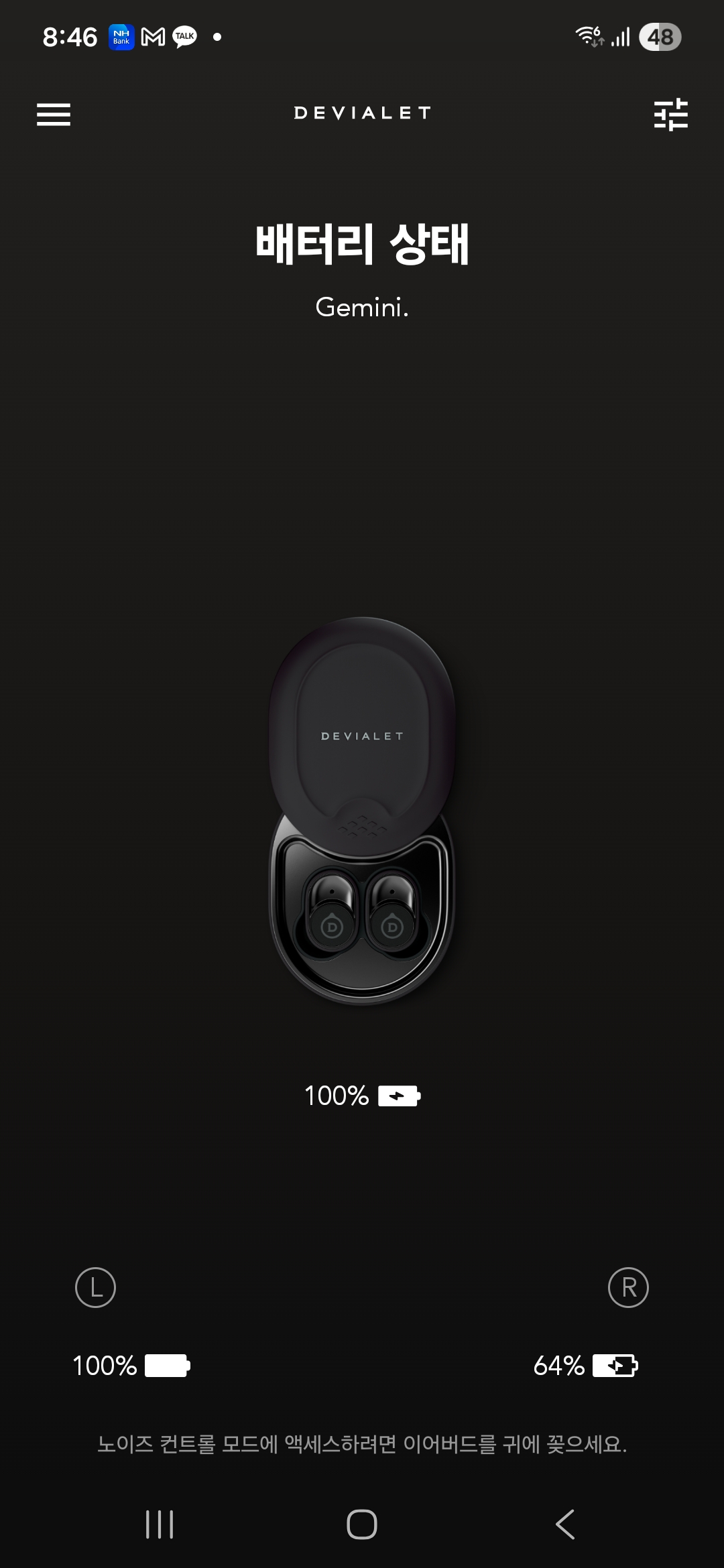

충전이 잘 되는지 확인해봐요.

정상적으로 충전진행이 되면 이제 음악을 들으며 음질과 동작 테스트를 합니다.

나머지 두대도 같은 방식으로 작업한 후 마무리 했고 택배로 고객님께 발송해 드렸어요.

언제나 합리적인 비용과 책임수리를 추구하는 디맥스는 블루투스 이어폰 배터리 교체도 꼼꼼하고 정확하게 작업합니다~!
